ファイル出力

［メニュー > ファイル > 名前を付けて保存］により、独自形式以外にも多くの種類のファイルの出力ができるので、他のソフトへ持っていってレンダリングなどを行うことができます。

しかしながら、出力に対応していない項目があったり、またフォーマット自体がサポートしない機能もあるため、一般にはいくつかの情報は欠落してしまいます。後々になってからうまく情報を持っていけないことに気づいて慌てたりしないように、事前にどの程度やりとりできるか色々テストしておくことをお奨めします。

○ ほぼ問題なし
△ 一応出来るが不完全な部分も多い
× 非対応
－ フォーマット自体が機能をサポートしていない
？ 未確認

MQO (Metasequoia)

Metasequoiaの独自形式で、すべての機能に対応しています。

三角形面 四角形面 多角形面 スムージング 材質（色） マッピング UV値 頂点色 メタボール ボーン モーフ
○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○

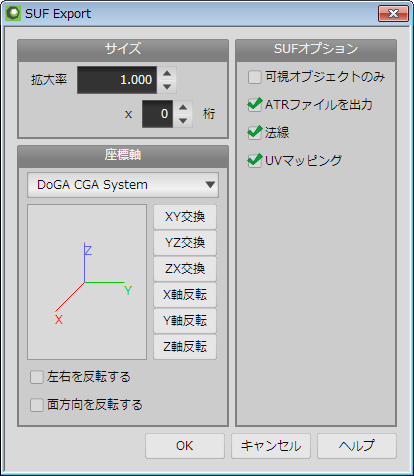

SUF (DoGA CGA System)

可視オブジェクトのみ
現在表示状態がONになっているオブジェクトのみ出力されます。
ATRファイルを出力
アトリビュート（材質）を記述するATRファイルをSUFファイルと一緒に出力します。ファイル名はSUFファイルと同名で拡張子がATRに変わったものになります。(*1)
法線
面の向きの情報が出力されます。このオプションがOFFだと、読み込み先でポリゴンがカクカクになってしまうことがあります。
UVマッピング
テクスチャが貼られる座標を出力します。このオプションがOFFだと、読み込み先でテクスチャの貼り方が狂うことがあります。
三角形面 四角形面 多角形面 スムージング 材質（色） マッピング UV値 頂点色 メタボール ボーン モーフ
○ ○ ○ ○ *1 *1 ○ － － － －

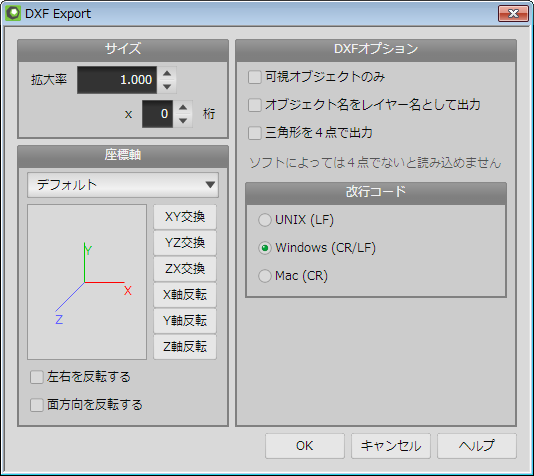

DXF (AutoCAD)

複数のオブジェクトは一つのオブジェクトに合成されます。

多角形は三角形に分割して出力されます。(*1)

可視オブジェクトのみ
現在表示状態がONになっているオブジェクトのみ出力されます。
オブジェクト名をレイヤー名として保存
受け側ソフトが対応していれば、各オブジェクトを独立したレイヤーとして取り出すことが出来ます。
三角形を４点で出力
三角形面を４つの点を持った3DFACEとして保存します。ソフトによってはこのオプションを有効にしないと正常に読み込めない場合があります。
改行コード
受け側ソフトが稼働するOSの改行コードを選ばないと、正常に読み込めないことがあります。
三角形面 四角形面 多角形面 スムージング 材質（色） マッピング UV値 頂点色 メタボール ボーン モーフ
○ ○ *1 － － － － － － － －

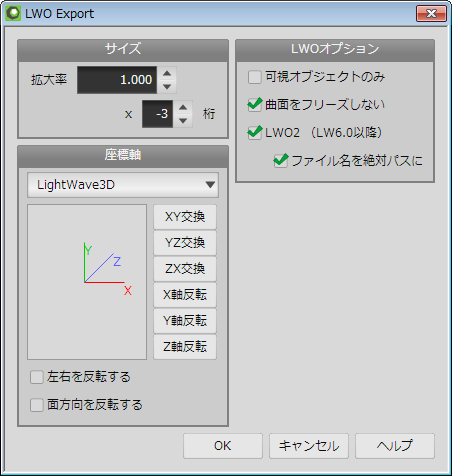

LWO (LightWave3D)

LightWave3D 6.0以降でサポートされるLWO2形式と、LightWave3D 5.xでもサポートされているLWOB形式に対応しています。

可視オブジェクトのみ
現在表示状態がONになっているオブジェクトのみ出力されます。
曲面をフリーズしない
Metasequoiaの曲面化方式でなくサブパッチ(LightWave3D 5.xでのMetaNURBS)を利用したい場合には、このオプションを有効にしてLightWave3D側でサブパッチをかけます。
LWO2
LightWave3D 6.0以降でサポートされる形式です。この形式で出力するとUV値を保持できますが、LightWave3D 6.5以降でないとUV値の一部が失われます。
このチェックをOFFにしたときはLightWave3D 5.xでも読み込めるようになりますが、複数のオブジェクトは一つのオブジェクトに合成されたり、頂点数・面数は65535までという制限があります。
ファイル名を絶対パスに
このチェックをONにすると、テクスチャ画像のファイル名は絶対パスに展開されて保存されるようになります。OFFにした場合は、材質に割り当てたファイル名がそのまま保存されます（元々絶対パスで指定していたらそのまま絶対パスが保存される）。
三角形面 四角形面 多角形面 スムージング 材質（色） マッピング UV値 頂点色 メタボール ボーン モーフ
LWOB ○ ○ ○ ○ ○ ×(?) － － － － －
LWO2 ○ ○ ○ × ○ ○ ○ ○ × － －

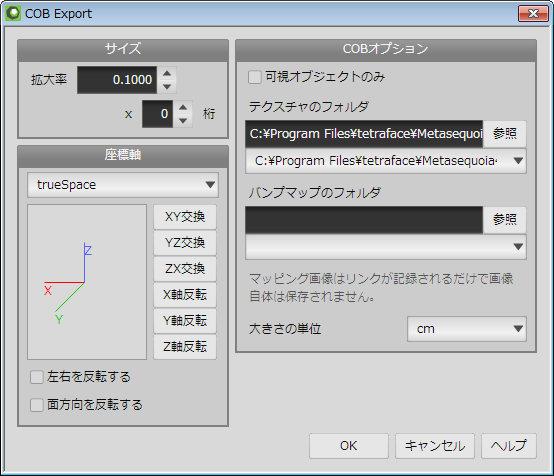

COB (trueSpace)

互換性についてはほぼ問題ありません。

可視オブジェクトのみ
現在表示状態がONになっているオブジェクトのみ出力されます。
テクスチャ/バンプマップのフォルダ
マッピング画像のフォルダを指定します。適切なものを選ぶことにより、trueSpace側で設定し直す必要がなくなります。
大きさの単位
Metasequoiaの単位系をどの単位に換算するかを指定します。
三角形面 四角形面 多角形面 スムージング 材質（色） マッピング UV値 頂点色 メタボール ボーン モーフ
○ ○ ○ ○ ○ ○ ○ ○ × × ×

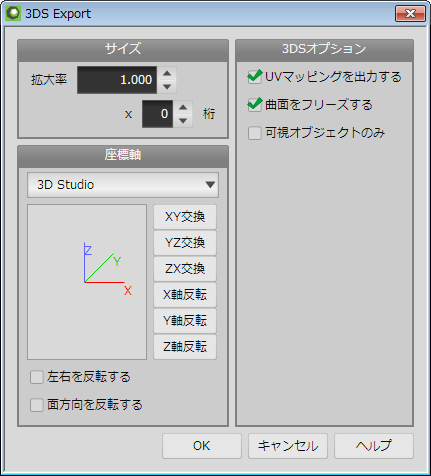

3DS (3D Studio)

自動的に三角形面に変換されます。(*1)

頂点数または面数が65535を越える場合は出力が中断されます。

オブジェクト名が9文字、マテリアル名が15文字、テクスチャファイル名が12文字（拡張子含む）を超えると他のソフトで正しく読み込めなくなることがあります。

このフォーマットは3ds Maxではなく、MS-DOS時代の3D Studio用のものです。非常に古くて制約が多く、3ds Maxとも互換性が低いため、3ds Maxへデータへ持っていく場合は別のフォーマットの使用をお奨めします。

UVマッピングを出力する
UVマッピング情報を記録するかどうかを指定します。
曲面をフリーズする
3ds Max側でNURMSなどサブディビジョンサーフェスを適用する場合は、このオプションはオフにして下さい。
可視オブジェクトのみ
現在表示状態がONになっているオブジェクトのみ出力されます。
三角形面 四角形面 多角形面 スムージング 材質（色） マッピング UV値 頂点色 メタボール ボーン モーフ
○ *1 *1 × ○ ○? ○ × × － －

WRL (VRML)

出力される形式はVRML1.0です。

複数のオブジェクトは一つのオブジェクトに合成されます。

三角形面 四角形面 多角形面 スムージング 材質（色） マッピング UV値 頂点色 メタボール ボーン モーフ
○ ○ ○ × ○ × × ×(?) － － －

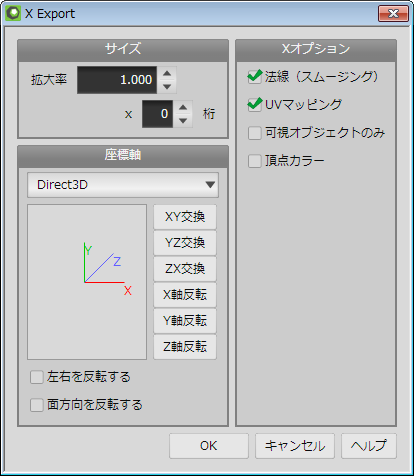

X (Direct3D)

DirectX 2で導入されたテキスト（アスキー）形式として保存されます。

複数のオブジェクトは一つのオブジェクトに合成されます。

テクスチャはパス（フォルダ名）を含まずファイル名のみ保存します。(*1)

Xファイルでは頂点単位でしかUV値・頂点カラーを保持できないため、頂点を共有している面ごとに異なるUV値・頂点カラーが割り当てられている場合、［UVマッピング］［頂点カラー］をONにして出力すると頂点数が増えることがあります。

法線（スムージング）
法線を出力するかどうかを指定します。読み込みプログラム側でセットし直す場合には、このオプションを外した方がファイルサイズは小さくなります。
UVマッピング
テクスチャに必要なUVマッピングを出力するかどうかを指定します。テクスチャを用いない場合や、受け側ソフトでマッピングし直す場合には、このオプションを外した方がファイルサイズは小さくなります。
可視オブジェクトのみ
現在表示状態がONになっているオブジェクトのみ出力されます。
頂点カラー
頂点カラーを出力するかどうかを指定します。頂点カラーを用いない場合には、このオプションを外した方がファイルサイズは小さくなります。
三角形面 四角形面 多角形面 スムージング 材質（色） マッピング UV値 頂点色 メタボール ボーン モーフ
○ ○ ○ ○ ○ *1 ○ ○ － × －

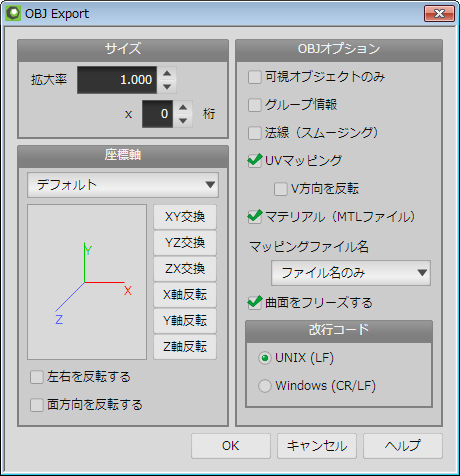

OBJ (Wavefront)

複数のオブジェクトは一つのオブジェクトに合成されます。

材質はマテリアルライブラリとして同名別拡張子.mtlファイルに保存されます。マテリアルライブラリを出力する際、テクスチャについて以下の点に注意してください。

可視オブジェクトのみ
現在表示状態がONになっているオブジェクトのみ出力されます。
グループ情報
受け側ソフトが対応していれば、各オブジェクトを独立したグループとして取り出すことが出来ます。ただし、オブジェクト名に日本語を含む場合、受け側ソフトで正しく読めない場合があります。
法線（スムージング）
スムージング情報を出力するかどうかを指定します。受け側ソフトでセットし直す場合には、このオプションを外した方がファイルサイズは小さくなります。
UVマッピング
テクスチャに必要なUVマッピングを出力するかどうかを指定します。テクスチャを用いない場合や、受け側ソフト側でマッピングし直す場合には、このオプションを外した方がファイルサイズは小さくなります。
V方向を反転
ソフトによってはUVマッピングのV（縦）方向の値の扱い方が逆になるので、適切なものを選ぶ必要があります。
マテリアル(MTLファイル）
材質・テクスチャ情報を含んだマテリアルライブラリ.mtlファイルを出力します。
マッピングファイル名
マッピング画像用のファイル名をどのように記述するかを指定します。［ファイル名のみ］または［パスを保持］を選択します。
曲面をフリーズする
受け側ソフトでSubdivision Surfaceなどを用いる場合などは、このオプションはオフにして下さい。
改行コード
受け側ソフトが稼働するOSの改行コードを選ばないと、正常に読み込めないことがあります。
三角形面 四角形面 多角形面 スムージング 材質（色） マッピング UV値 頂点色 メタボール ボーン モーフ
○ ○ ○ ○ ○ ○ ○ － － － －

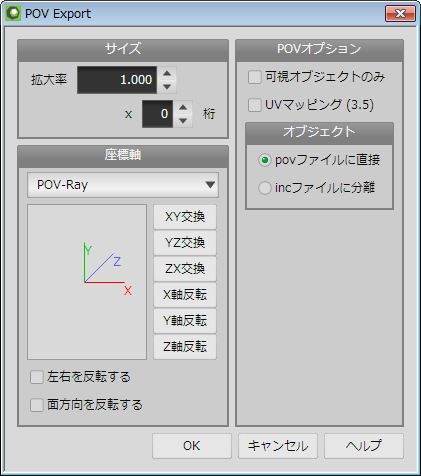

POV (POV-Ray)

四角形面、多角形面は自動的に三角形面に変換されます。(*1)

可視オブジェクトのみ
現在表示状態がONになっているオブジェクトのみ出力されます。
UVマッピング (3.5)
POV-Ray Ver3.5以降でサポートされたUVマッピングに対応します。ただし、マテリアル情報があまり正しく出力されないため、後で修正が必要にはなることもあります。
povファイルに直接
出力されるpovファイル内に形状データが記録されます。形状データが小さい場合にしか使えないと思います。
incファイルに分離
povファイルとは別にincファイルを出力し、そこに形状データを記録します。形状を１つの物体として扱えるので、通常はこちらを使うことになると思います。
三角形面 四角形面 多角形面 スムージング 材質（色） マッピング UV値 頂点色 メタボール ボーン モーフ
○ *1 *1 ○ △ × ○ － － － －

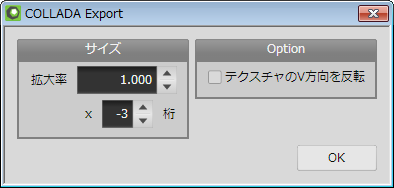

DAE (COLLADA 1.4)

COLLADA 1.4の仕様に基づいたファイルが出力されます。

ファイル名・オブジェクト名・材質名に同じ名前が含まれていると、外部のソフトで読み込めないことがあります。

プラグインとして実装されており、プラグインSDKに完全なソースコードが含まれています。

テクスチャのV方向を反転
UVマッピングのV（縦）方向の値の扱い方を反転させて出力します。
三角形面 四角形面 多角形面 スムージング 材質（色） マッピング UV値 頂点色 メタボール ボーン モーフ
○ ○ ○ ○ ○ ○ ○ × － × ×

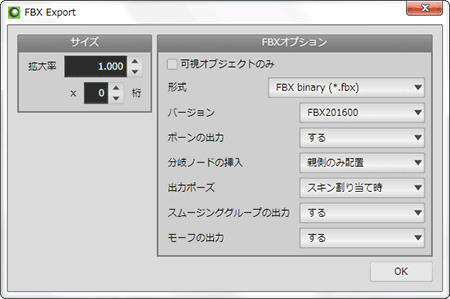

FBX (Autodesk FBX) （EX版のみ）

曲面の形式にOpenSubdivが指定されている場合、頂点・辺のウェイト情報も出力されます。

可視オブジェクトのみ
チェックを入れると、可視オブジェクトのみをファイルに出力します。
形式
メジャーバージョンとしてFBX 7.x/6.x、またそれぞれバイナリ・アスキー形式を指定可能です。
バージョン
形式に対応するバージョンを選択可能です。
ボーンの出力
ボーン情報を出力するかどうかを指定します。
分岐ノードの挿入
ボーンの分岐部をどのように出力するかを指定します。ウェイトの再現性に影響するため、適切なものを選択する必要があります。
  • ［分岐ごとに配置］ 分岐位置に各ノードが重なりますが、階層の深さは維持されます。
  • ［親側のみ配置］ オリジナルと同じ階層構造が保たれノードの重複も発生しませんが、分岐する各ボーンへのウェイトが分岐部のノードに集約されるため、分岐部付近のスキンの変形を完全に正しく再現することはできません。デフォルトではこの項目が選択されています。
  • ［両方に配置］ 比較的正確に変形が再現されますが、分岐する位置に各ノードが重なり、また階層がオリジナルより１つ深くなります。
分岐ごとに配置 親側のみ配置 両方に配置
出力ポーズ
出力するポーズをスキンオブジェクト割り当て時のものか、その後に設定した現在のポーズのどちらで出力するかを指定します。
スムージンググループの出力
スムージンググループを出力するとファイルサイズが若干大きくなりますが、一部の他のソフトとの互換性が向上します。
モーフの出力
モーフ情報を出力するかどうかを指定します。
三角形面 四角形面 多角形面 スムージング 材質（色） マッピング UV値 頂点色 メタボール ボーン モーフ
○ ○ ○ ○ ○ ○ ○ ○ － ○ ○

PLY (Stanford Polygon Library) （EX版のみ）

可視オブジェクトのみ
現在表示状態がONになっているオブジェクトのみ出力されます。
頂点カラー
頂点カラーを出力するかどうかを指定します。
形式
出力されるplyファイルの形式を指定します。
三角形面 四角形面 多角形面 スムージング 材質（色） マッピング UV値 頂点色 メタボール ボーン モーフ
○ ○ ○ － － － － ○ － － －

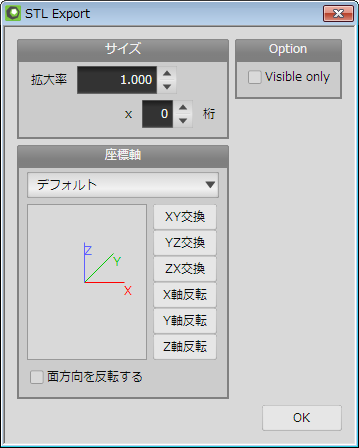

STL (Stereolithography)

バイナリ形式のSTLファイルが出力されます。

四角形面・多角形面は自動的に三角形面に変換されます。(*1)

可視オブジェクトのみ
現在表示状態がONになっているオブジェクトのみ出力されます。
三角形面 四角形面 多角形面 スムージング 材質（色） マッピング UV値 頂点色 メタボール ボーン モーフ
○ *1 *1 ○ － － － － － － －

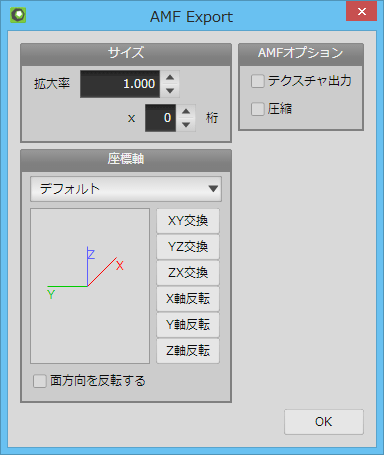

AMF (Additive Manufacturing File Format)（EX版のみ）

テクスチャ出力
AMFファイル内にテクスチャ画像を埋め込んで出力します。
圧縮
ファイルを圧縮してファイルサイズを小さくします。読み込み側のソフトウェアが圧縮ファイルに対応していない場合は読み込めません。
三角形面 四角形面 多角形面 スムージング 材質（色） マッピング UV値 頂点色 メタボール ボーン モーフ
○ ○ ○ － ○ ○ ○ － － － －

JS (JSON Model Format)

three.jsのJSON Model Format 3.1に対応しています。

材質を出力
材質情報を出力するかどうかを指定します。OFFにすると出力ファイルサイズは小さくなります。
三角形面 四角形面 多角形面 スムージング 材質（色） マッピング UV値 頂点色 メタボール ボーン モーフ
○ ○ ○ ○ ○ ○ ○ － － － －

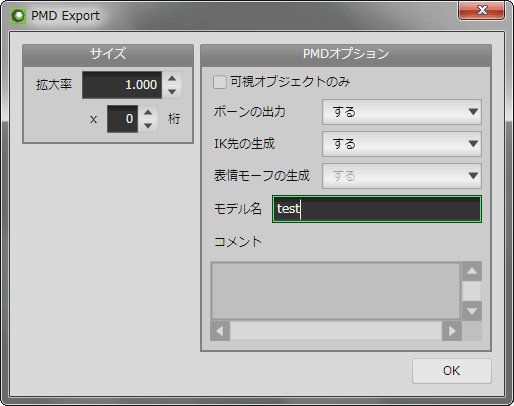

PMD (MikuMikuDance Format)

PMDファイルでは1つの頂点につき1つしか法線情報を持てないため、頂点を共有している面ごとに向きが異なる場合、頂点を分離して出力します。そのため、出力したPMDファイルでは頂点数が増えることがあります。

分離後の頂点の数が65535を超えると出力できません。

四角形面・多角形面は自動的に三角形面に変換されます。(*1)

可視オブジェクトのみ
チェックを入れると、オブジェクト設定で可視状態のオブジェクトのみを出力します。
ボーンの出力
ボーン情報を出力するかどうかを指定します。
IK先の生成
IK先を生成するかどうかを指定します。IK先を出力するとMikuMikuDance上でIKの位置が確認し易くなります。
表情モーフの生成
モーフ情報を出力するかどうかを指定します。
モデル名
モデル名を入力できます。
コメント
PMDファイルをMikuMikuDanceで読み込んだときに表示されるコメントを入力できます。
三角形面 四角形面 多角形面 スムージング 材質（色） マッピング UV値 頂点色 メタボール ボーン モーフ
○ *1 *1 ○ ○ ○ ○ － － ○ ○
