1. 座面の作成

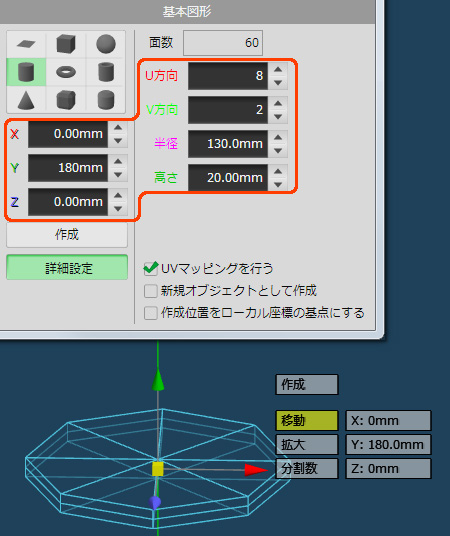

［基本図形］コマンドで角の丸い円柱を選択し、サイズ・分割数などを指定し作成します。

座面にちょっとした細工を施します。

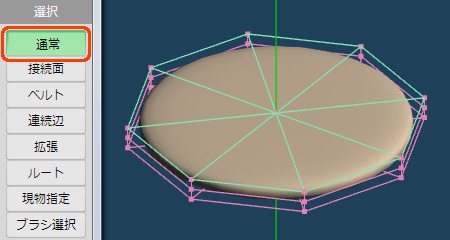

［選択］コマンドで上面のポリゴンを選択します。

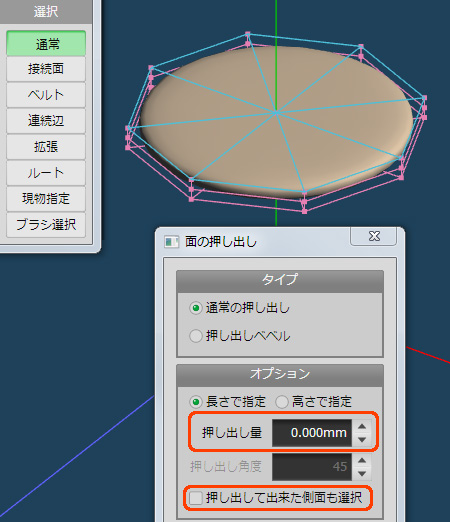

［メニュー > 選択部処理 > 面を押し出す］で［押し出し量］を［0］で押し出します。

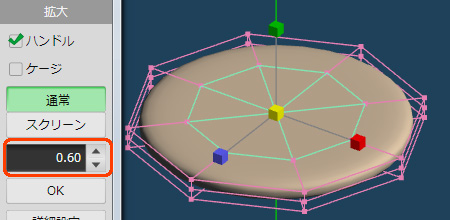

［拡大］コマンドの詳細設定でサイズを指定し縮小。

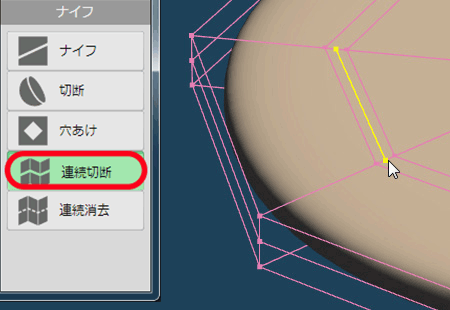

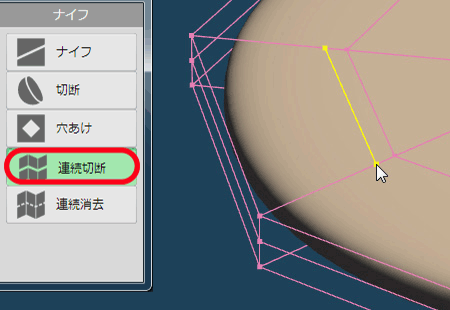

縮小した面の少し外側を［ナイフ］コマンドで［連続切断］します。

更に切断して出来た辺との間を［ナイフ］コマンドで切断します。

この時、キーボードのShiftキーを押すと、辺と辺のちょうど中央を切断することが出来ます。

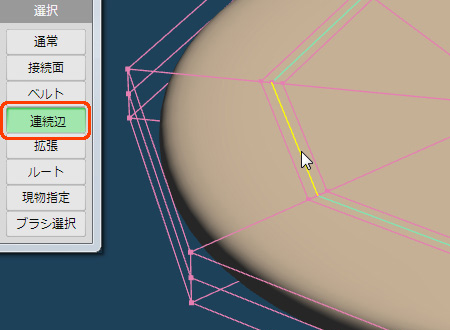

切断してできた真ん中の辺を［選択］コマンドの［連続辺］で選択します。

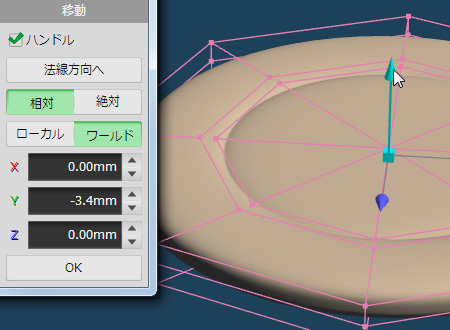

凹ませるために［移動］コマンドで少しだけ下方向へ移動。

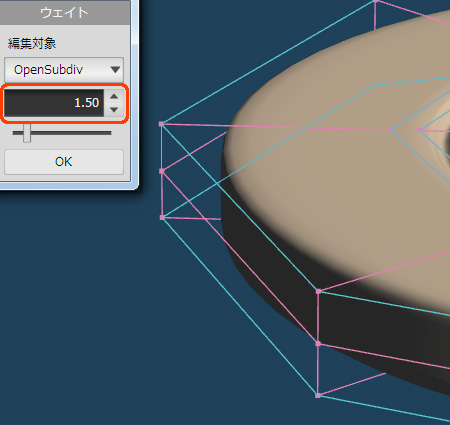

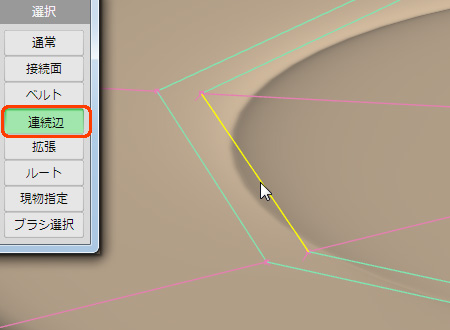

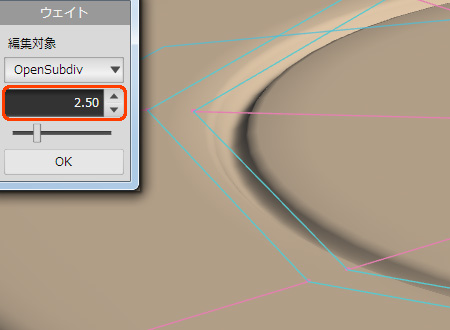

次は凹ませてできた溝の縁に当たる部分の辺を［選択］コマンドの［連続辺］で両方選択してから、［ウェイト］コマンドでウェイト値を指定します。

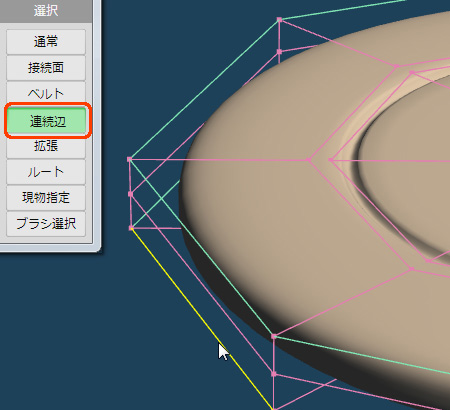

今度は外周の縁にある辺にも、同じ手順でウェイト値を指定します。

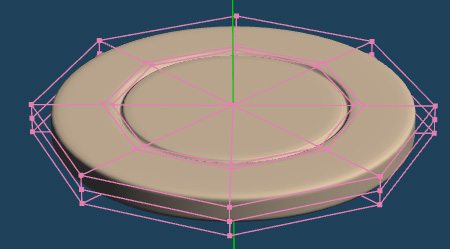

これで座面部分の完成です。

2. 背もたれの作成

次は背もたれの作成です。

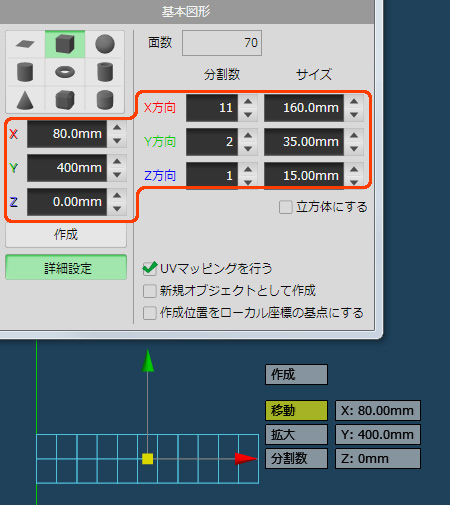

［オブジェクトパネル］の［新規］をクリックし、新規オブジェクトを作成。［基本図形］コマンドで直方体を作成します。

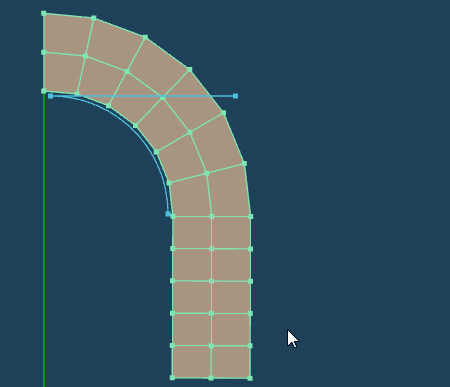

［曲げ］コマンドを使い、背もたれの形状に変形させます。

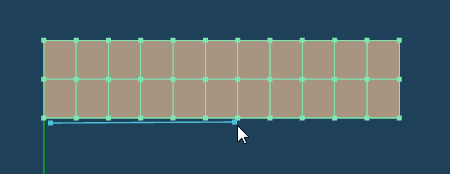

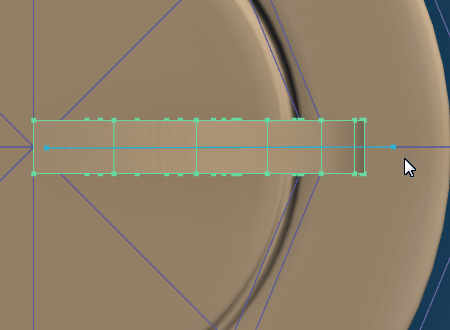

まず表示を正面図に切り替えます。コマンドの［曲げ］を選択した状態で、直方体の真ん中辺りまでガイドを伸ばします。

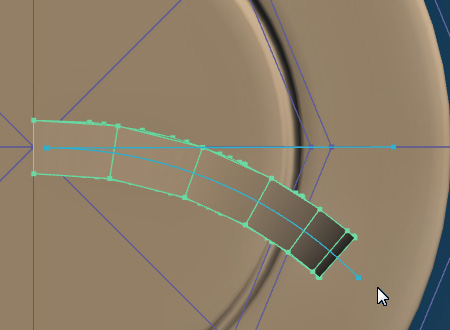

次にガイドから少し離れた所をドラッグし、下方向に90度くらい曲がるようにします。

今度は表示を上面図に切り替え、同じ手順でガイドを伸ばし、曲げます。

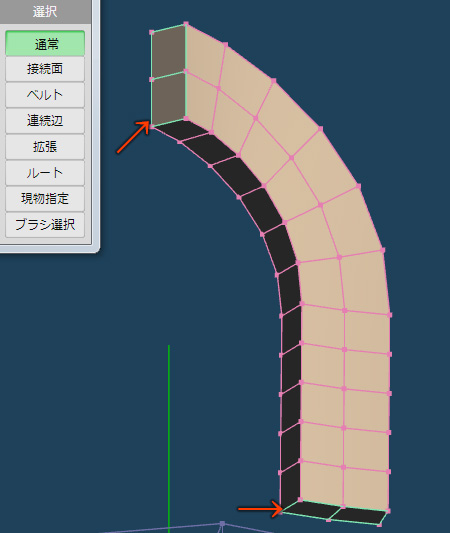

両端の面は必要ないので、削除しておきます。

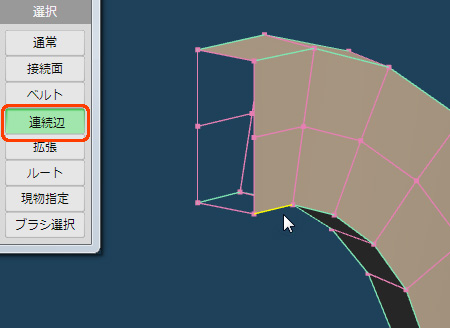

角を丸めるために［選択］コマンドの［連続辺］で角に当たる部分の辺を選択します。

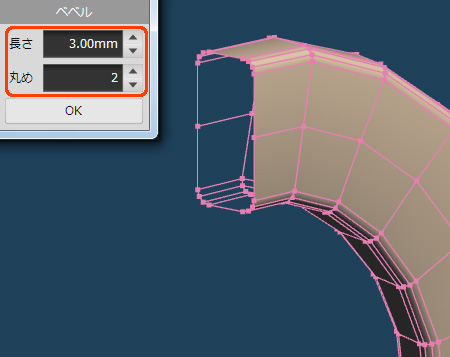

［ベベル］コマンドを下図のような値で実行します。

［ベベル］で丸みを付けた辺はポイントが離れている場合があるので、［メニュー > オブジェクト > 近接する頂点をくっつける］を使用し、近い位置にあるポイントを結合します。

［オブジェクトパネル］の［設定］で［ミラーリング］の設定を行い、［メニュー > オブジェクト > 曲面/ミラーのフリーズ］でミラーをフリーズします。

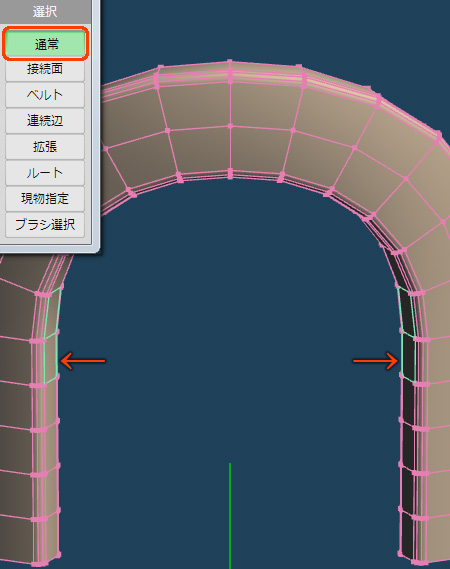

下図を参考に背もたれ内側の面を選択し、削除します。

続いて、新規オブジェクトを作成します。

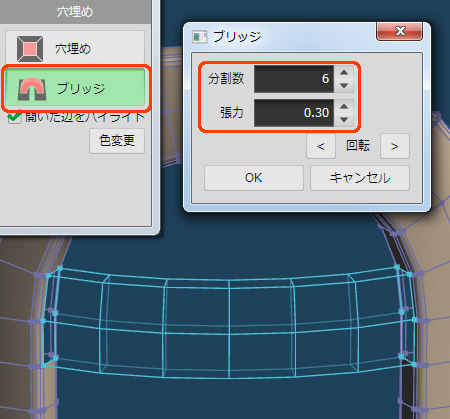

次に［穴埋め］コマンドの［ブリッジ］を選択し、先ほど削除したポリゴンの周囲の辺を左右とも選択します。［ブリッジ］の設定ダイアログが出てきますので、［分割数］と［張力］を設定し［OK］ボタンを押します。

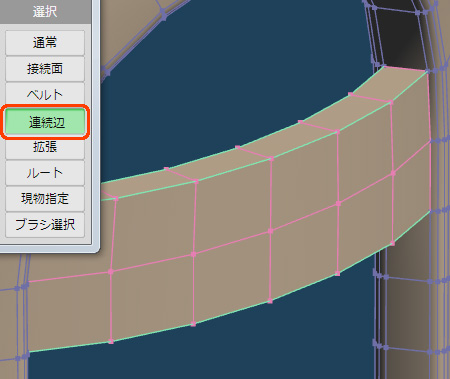

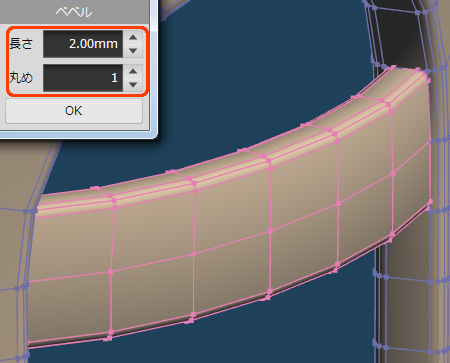

新しく作成した部分も角を丸めます。辺を選択して［ベベル］を実行します。

［近接する頂点をくっつける］を行い完了です。

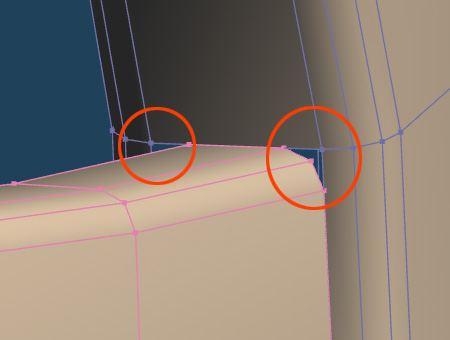

ブリッジで作成した部分の角を丸めたため、背もたれ外側の面を削除した部分が見えてしまいました。

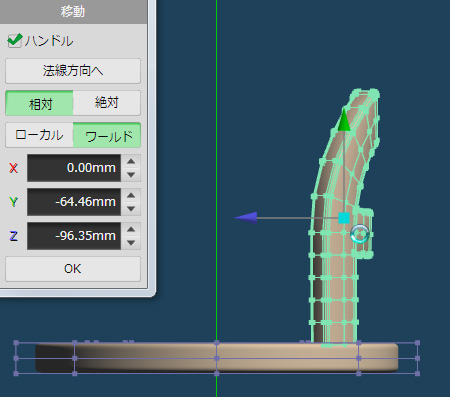

最後に背もたれ全体を選択し、側面図で適当な位置に移動すれば背もたれは完成です。

3. 脚の作成

今度は脚を作っていきます。

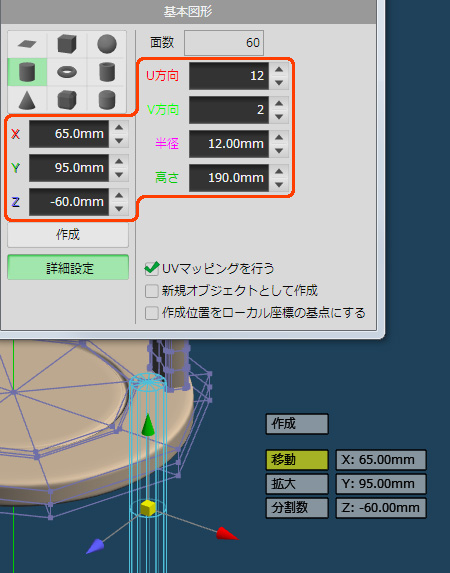

新規オブジェクトを作成し、［基本図形］で円柱を作成します。

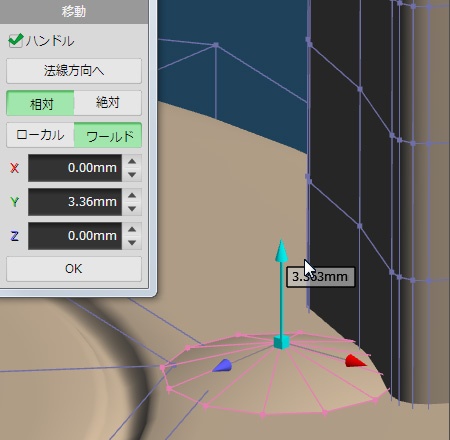

円柱上部の中心部分の点を選択し、少し盛り上がらせます。

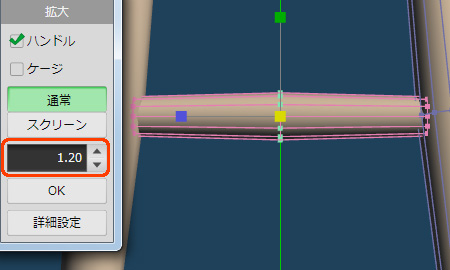

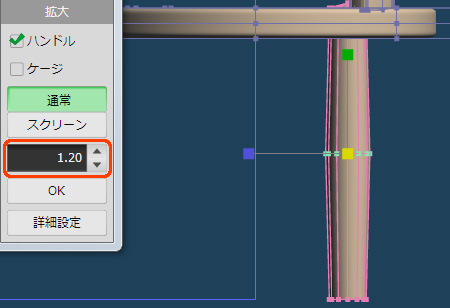

次は円柱中央部を拡大。

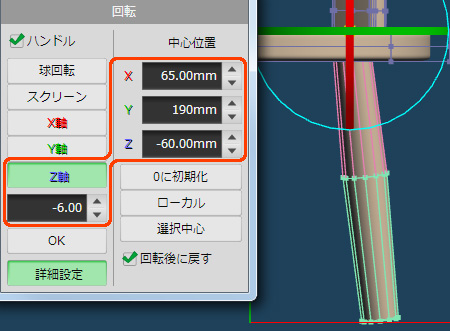

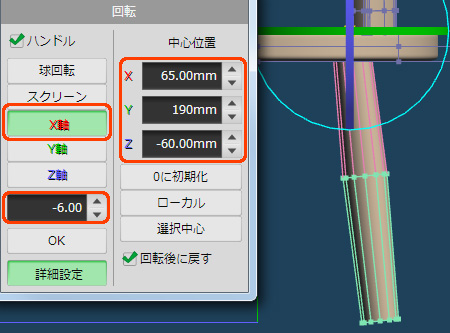

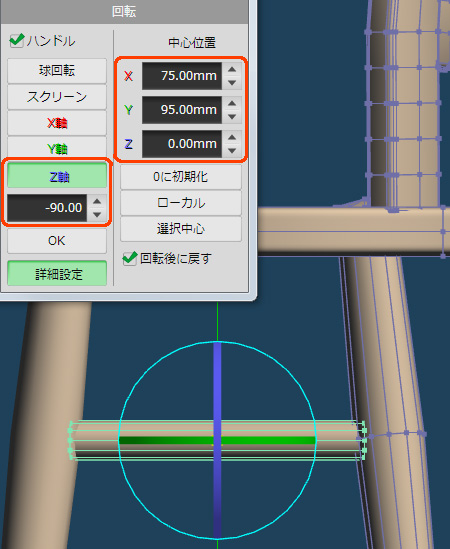

円柱の下半分を選択してから、［X軸］・［Z軸］ともに画像を参考に回転させます。

前後の脚と脚をつなぐ棒を作ります。

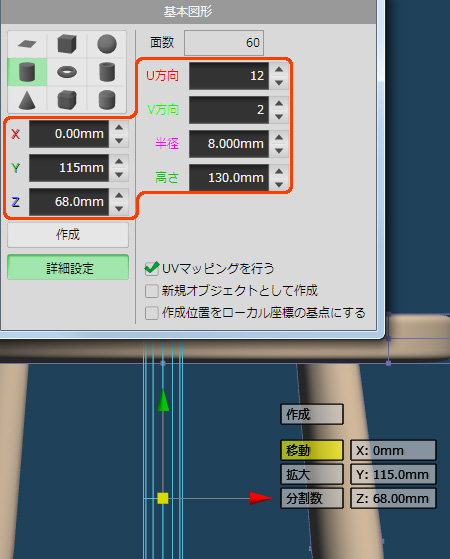

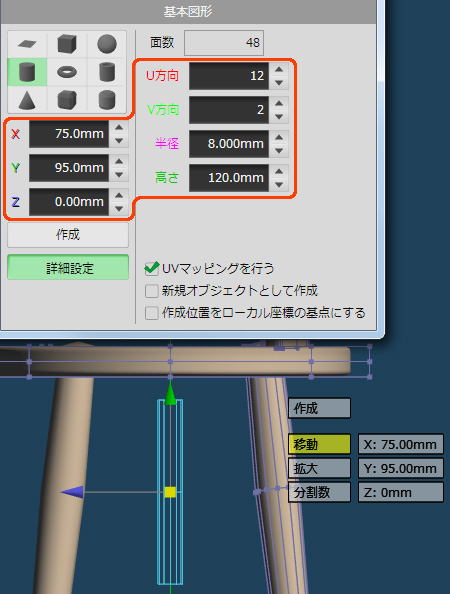

新規オブジェクトに［基本図形］で円柱を作成し、

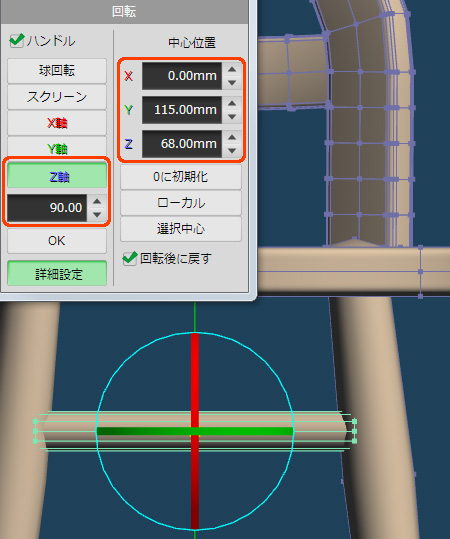

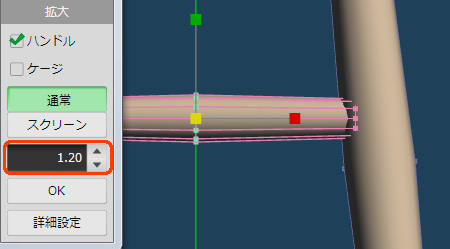

脚と同じ手順で、回転・中央部の拡大を行います。

ミラーリングの設定を行います。

左右の脚と脚をつなぐ棒も同じ手順で作ります。

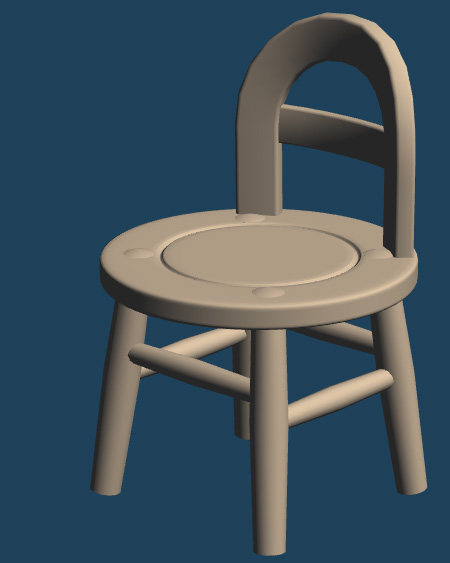

これで小さな椅子の完成です。
