［基本図形］コマンドを使って「ドーナツ」を作ってみましょう。
［メニュー > ファイル > 新規作成］を行い、ドキュメントを新規作成します。
次に、［メニュー > パネル］から［オブジェクトパネル］と［材質パネル］のチェックをONにして表示します。

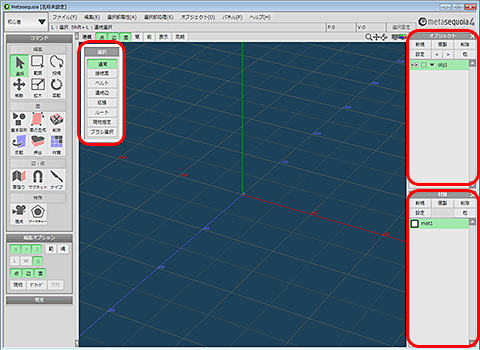

画面右端に「オブジェクトパネル」と「材質パネル」が表示されました。
ビューが少々狭くなるのでメインウィンドウを「最大化」し、「サブパネル」も移動させました。
準備完了です。
ドーナツの形状を作成します。
［基本図形］コマンドを
クリックします。

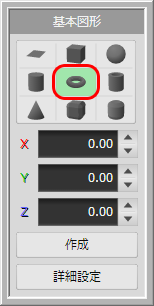

サブパネル［基本図形］から［ドーナツ型］をクリックします。

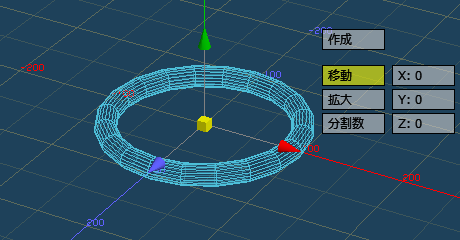

ビューに「ドーナツ型」がワイヤー表示されました。

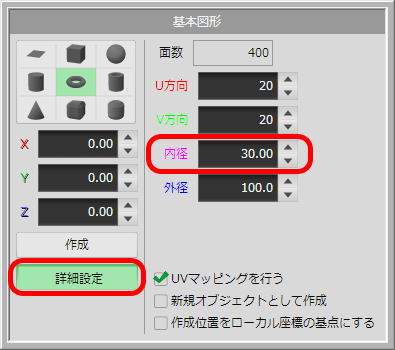

「ドーナツ型」のサイズを変更します。サブパネル［基本図形］から［詳細設定］をクリックし、［内径］を［30.00］に変更します。

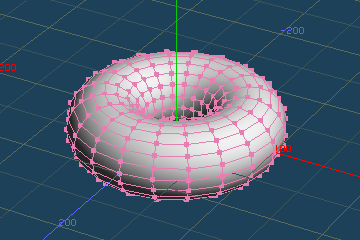

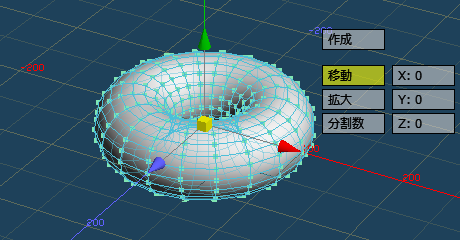

サブパネル内の［作成］をクリックします。基本図形の「ドーナツ型」が作成されました。
［選択］コマンドをクリックし、一旦［基本図形］コマンドを終了します。
［メニュー > 編集 > すべてを非選択］を行います。
作成した「ドーナツ型」のオブジェクト名が「obj1」となっているので、名前を変更して分かりやすくします。
［オブジェクトパネル］の［設定］をクリックします。

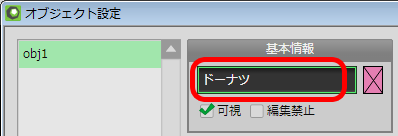

「オブジェクト設定」が開きます。「基本情報」の［obj1］をクリックし、キーボードから［ドーナツ］と入力し書き換えます。
「オブジェクト設定」の［OK］をクリックします。ドーナツのオブジェクト名が変更されます。
ドーナツに色を付けてみましょう。ここでは、ドーナツの下側と上側に異なる材質（色）を設定してみます。
「材質パネル」を使うことで、オブジェクトに「材質」を設定し「色」を付けることができるようになります。
まず、「材質パネル」の［設定］をクリックします。

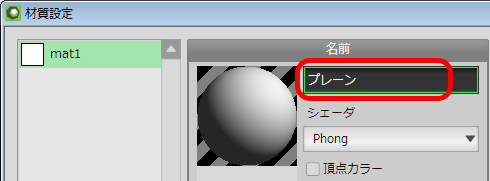

「材質設定」が開きます。「名前」の［mat1］をクリックし、キーボードから［プレーン］と入力し書き換えます。
続いて「材質設定」の「基本色」を変更します。ドーナツらしい好みの色を設定します。ここでは、H=36, S=76, V=95 の色に設定してみました。

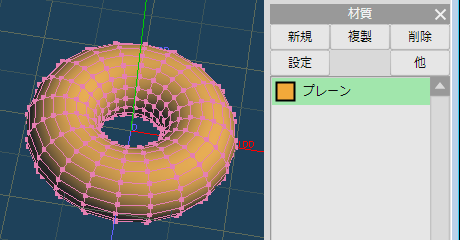

「材質設定」の［OK］をクリックすると、ドーナツ全体の色が指定した色に変わり、また材質リストには「プレーン」が表示されます。
ドーナツの上側に材質「チョコ」を割り当てます。
まず、材質パネルの［新規］をクリックします。材質「mat1」が作成されます。
続いて［設定］をクリックし、「プレーン」と同様にして名前を「チョコレート」に、またチョコレートの色 H=24, S=86, V=40 を設定します。
次に、ドーナツ上側の面にこの材質「チョコ」を割り当てます。

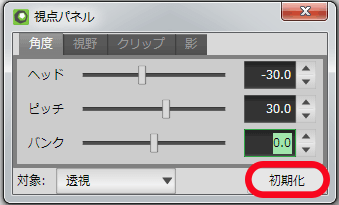

［ビューヘッダ > 表示 > 視点パネル］で視点パネルを開いてから、［初期化］をクリックして視点を元の状態に戻します。
視点パネルは右上の［×］ボタンで閉じます。
次に、ビューヘッダ
をクリックしてから、［前］をクリックします。

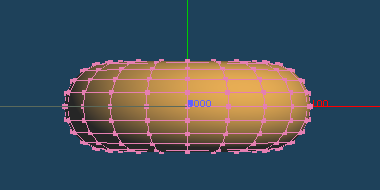

ドーナツを「前」から見た視点になりました。
［範囲］コマンドをクリックします。

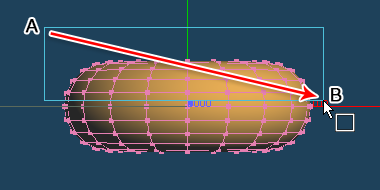

ドーナツの上側、Aの付近からドラッグ開始し、Bの付近でマウスボタンを離します。

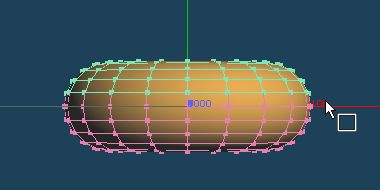

ドーナツ上側の範囲が選択され、要素の表示がグリーンになりました。下側は非選択なのでピンクのままです。

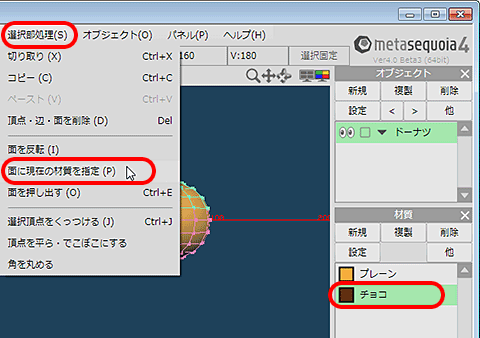

材質パネルの「チョコ」をクリックして選択し、［メニュー > 選択部処理 > 面に現在の材質を指定］を行います。
ドーナツの上側が材質「チョコ」の色になりました。
材質「チョコ」の設定を変更して、艶を出してみます。
材質パネルの「チョコ」をクリックして選択し、［設定］をクリックします。材質設定が開きます。

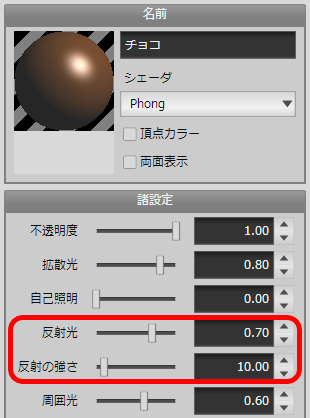

「諸設定」の［反射光］を［0.70］に、［反射の強さ］を［10.00］に変更してみました。
艶が増して、チョコレートがコーティングされているように見えるでしょうか。
 |
 |
| 設定変更前 | 設定変更後 |
完成したドーナツをもう少しだけ見やすくしてみましょう。
ビューヘッダにある［点］・［辺］・［面］ ボタンをクリックすることで、オブジェクトの点・辺・面の表示ON・OFFを切り替えてみます。

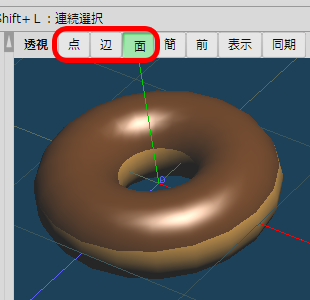

［点］・［辺］ボタンをOFF、［面］ボタンをONにしました。「点」と「辺」の表示をOFFにしたことにより、少し見やすくなったのではないでしょうか。
※ビューヘッダの［点］・［辺］・［面］ ボタンで、オブジェクトの点・辺・面の表示ON・OFFを切り替えると、作業状況によっては確認しやすくなる場面もあります。必要に応じて切り替えてみてください。

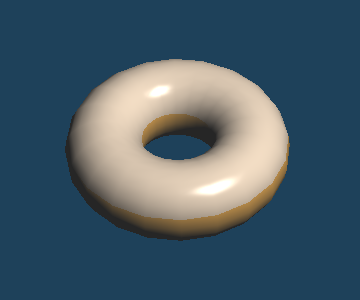

また、ビューヘッダ［表示］の［ZX平面］・［目盛り］・［X/Y/Z軸］のチェックをOFFにすると、トップ画像のようにビューをシンプルにすることもできます。
材質「チョコ」の設定を変更すると、チョコレート以外の見た目も作ることができます。操作に慣れたら色々試してみましょう。
